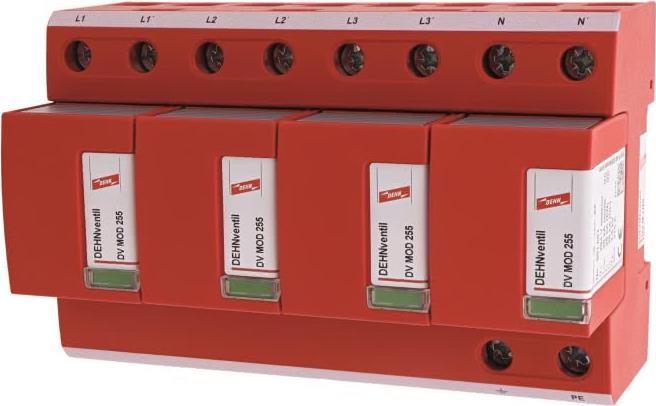

DEHN 951400 Modularer Kombi-Ableiter für TN-S-Systeme IP20 (951400)
- Dehn + Soehne (951400)
- ArtNr: 2627822
- GTIN: 4013364108158
Unsere Preise sind in Euro ausgewiesen und beinhalten die deutsche Umsatzsteuer. Der endgültige Preis ist abhängig von der tatsächlichen Umsatzsteuer des Landes, in welches Ihre Bestellung versandt werden soll. Bestellungen aus dem EU-Ausland werden (anstelle der deutschen Umsatzsteuer) mit der für das Bestimmungsland geltenden Umsatzsteuer berechnet. Den finalen Preis und die für die jeweiligen Artikel geltenden Umsatzsteuersätze sehen Sie im letzten Schritt des Bestellformulars.
JACOB Business Kunden sehen Preise ggf. ohne Umsatzsteuer.
Service für Geschäftskunden
Gerne beraten wir Sie zu diesem Produkt persönlich und erstellen Ihnen bei größeren Bestellmengen ein individuelles Angebot. Ebenfalls bieten wir weitere produktbezogene Services an, die wir Ihnen bei Bedarf in einem persönlichen Gespräch vorstellen.
Beratung anfragen Telefonisch anfragen
Produktbeschreibung
Modularer Kombi-Ableiter für TN-S-Systeme Im funktional geprägten Ableiter-Design der Red/Line verbinden die Geräte der modularen DEHNventil-Gerätefamilie Sicherheit und Innovation in beeindruckender Form. Als ...
Im funktional geprägten Ableiter-Design der Red/Line verbinden die Geräte der modularen DEHNventil-Gerätefamilie Sicherheit und Innovation in beeindruckender Form. Als „All-in-one-Lösung“ übernehmen sie den Blitzschutz-Potentialausgleich und Überspannungsschutz in nur einer Ableiterstufe. Besonders für kompakte elektrische Anlagen ist diese Funktion vorteilhaft einsetzbar. Die Auslegung der Ableiter nach den Kriterien der energetischen Koordination ermöglicht bei geringen Entfernungen zwischen DEHNventil und den Verbrauchern (= 5 m) sogar den Schutz der Endgeräte. Unter der Berücksichtigung des Blitzstrom-Ableitvermögens von bis zu 100 000 A ist dies eine sichere Basis für eine hohe Verfügbarkeit der zu schützenden elektrischen Anlage. Auch in räumlich ausgedehnten elektrischen Anlagen ergeben sich durch den Einsatz der modularen DEHNventil-Geräte vielfältigste Anwendungsvorteile. So sind die an den Grenzen der einzelnen Blitz-Schutzzonen installierten Red/Line-Überspannungs-Ableiter bereits mit den DEHNventil-Geräten energetisch koordiniert. Die Verwendung gekapselter Gleitfunkenstrecken und der geringe Platzbedarf der Kombi-Ableiter ermöglichen eine einfache Integration in die Schaltanlage/Verteilung. Ein Markenzeichen der modularen DEHNventil-Familie stellt das funktionale Ableiter-Design dar. Ein wesentlicher Bestandteil ist dabei das Modulentriegelungssystem. Es gibt dem Schutzmodul den notwendigen Halt, um auch im Falle höchster Belastung das Schutzmodul sicher mit dem Basisteil zu verbinden. Bei dem Bedarf eines Schutzmodulwechsels entriegelt die zugehörige Modulentriegelungstaste werkzeugfrei das Schutzmodul und ermöglicht die leichte Entnahme des Moduls. Durch die Anwendung der für alle Leiteranschlüsse zur Verfügung stehenden Doppelklemmen lässt sich die in DIN VDE 0100-534 und VdS 2031 bevorzugte V-Verdrahtung der Ableiter bis zu einem Nennstrom von 125 A platz- und kostensparend verwirklichen. Für die Verbindung mit weiteren Reiheneinbaugeräten können die Kammschienen, Typ MVS 3 8 6 und MVS 4 11 8, eingesetzt werden. Die Auswahl der DEHNventil-Geräte ist sehr einfach über die Netzform der vorhandenen Niederspannungs-Verbraucheranlage in Verbindung mit der Gerätetypbezeichnung zu realisieren.
Eine hohe Anlagenverfügbarkeit der zu schützenden elektrischen Verbraucheranlage wird durch die patentierte RADAX-Flow-Technologie zur Folgestrombegrenzung und Folgestromlöschung erreicht. Auch bei großen Kurzschlussströmen bis zu 100 kAeff werden auftretende Netzfolgeströme so stark reduziert, dass Selektivität zu kleinen Sicherungswerten besteht, d. h. vorgelagerte Sicherungen durch einen auftretenden Netzfolgestrom nicht ausgelöst werden.
Technische Daten:
Ableitstrom: 25 / 100 kA
Ansprechzeit: = 100 ns
Ausführung: TN-S System
Betriebstemperaturbereich: - 40 bis 60/80 °C
Herst.-Teilenr.: 951400
Berührungsschutz: Nein
Nennspannung: 230 / 400 V
Produktabmessung, Breite: 90 mm
Produktabmessung, Länge: 144 mm
Schutzart: IP20
